ABS整體澆筑濾板

ABS濾板模板常規設計參數

1、工藝選用各種濾池工藝，包括氣水反沖和單水反沖。各種池型包括新式氣水反沖V型濾池和翻板濾池，以及污水處理工藝中的生物曝氣濾池和老式虹吸濾池。各種新建濾池和各種老濾池改造。

2、規格尺寸

濾板厚度200mm、180mm。濾頭按濾帽縫隙寬型0.4mm，每只濾頭縫隙面積為122.50000000000001px2、3，縫隙條數均為36條均布，縫隙長度均34mm。濾桿長380mm，可調螺紋長70mm，調節范圍50mm，調節精度（調節量）0.4mm。

模板A型長×寬×高（1138mm×920mm×100mm），厚度5mm；濾頭預埋座孔數48個/塊。濾梁間距1200mm。

模板B型長×寬×高（1138mm×920mm×80-100mm），厚度5mm；濾頭預埋座孔數36個/塊。濾梁間距1200mm。

模板C型長×寬×高（963mm×963mm×80mm），厚度5mm；濾頭預埋座孔數49個/塊。濾梁間距1000mm。

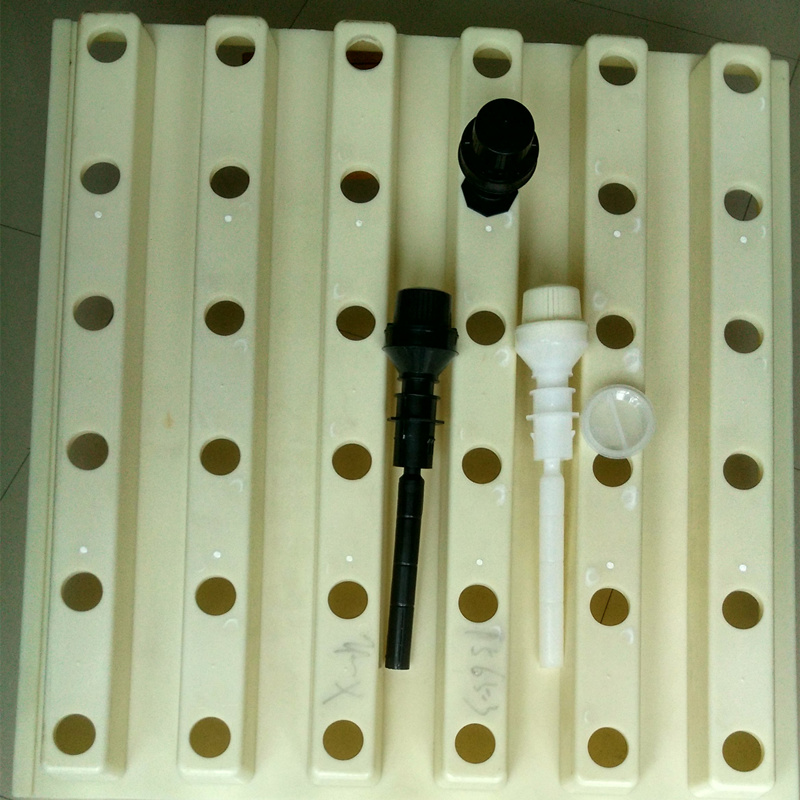

濾板底模板（不拆除）采用經檢測符合生活飲用水處理要求的高強度食品級凹凸型 ABS 板，它是一次注塑成型模板，以滿足澆筑時對模板的強度要求。模板的規格尺寸應結合現場實際池體來設計，模板凸處設有帶頸套的圓孔用以固定長柄濾頭的預埋座。濾板模板施工前，須對濾池底板與及配水孔作徹底地清掃、清洗，將雜物清除干凈。

無接縫的整體澆筑濾板恰是針對傳統濾板現存在的弊病而設計的。它因為是整體澆筑而沒有任何接縫，從根本上杜絕了傳統濾板的密封膠泥開裂、脫落現象所帶來的漏氣漏砂、翻板等的弊病。

具有如下優點：

（1）濾板鋼筋布置更加快捷；

（2）混凝土結構更加完整，結構受力更為合理；

（3）配氣配水更加均勻；

（4） 對土建施工的精度要求相對較低，且因為是在現場澆筑，避免了因運輸搬運、安 裝過程中造成的不必要損耗，從而可相對減少工程費用。 可調式長柄濾頭因為其濾桿可以通過上下調節高度來調節濾頭的水平精度， 使池內所有濾頭的進氣孔均在同一標高上，而傳統工藝的濾頭水平精度卻只能單 一的通過濾板的調節來實現。對比而言，可調式長柄濾頭在配氣配水方面更為均勻理想。
