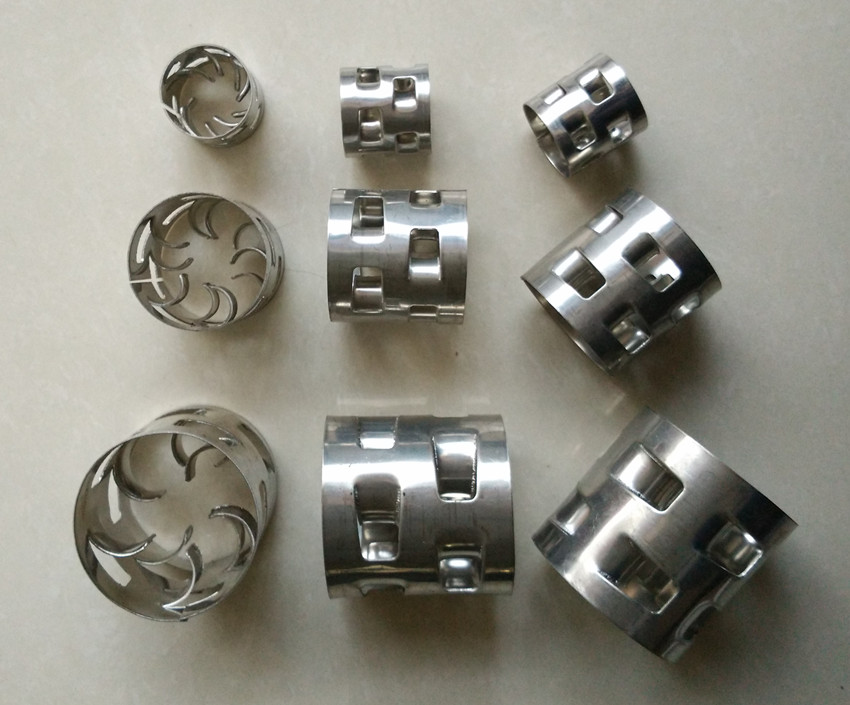

不銹鋼鮑爾環

金屬鮑爾環填料是采用金屬薄板沖制而成，在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉，每個舌葉彎向環內，指向環心，在中心處幾乎相塔，上下兩層窗孔的位置相互錯開，一般開孔的總面積約為整個環壁面積的35%左右，使得塔內的氣體和液體能夠從窗口自由通過，目前鮑爾環填料仍是被采用的主要環形填料之一 鮑爾環填料是一種高徑相等的開孔環型填料，鮑爾環每層窗孔有5個舌葉，每個舌葉內彎指向環心，上下兩層窗孔的位置相反錯開，一般開孔面積約占環壁總面積的30%左右。具有空隙率大，壓降和傳質單元高度低，泛點高、汽液接觸充分、比重小、傳質效率高等特點。這種結構改善了汽液分布，充分利用了環的內表面，從而使得填料塔內的氣體和液體能夠從窗體自由通過。 開孔切開的窗葉片一邊與環壁母體相連，另一邊彎向環內，在環中心幾乎對接，上下兩層葉片的彎曲方向相反。由于開孔，溝通了環內外表面和空間，使得液體和氣體均勻分布，因此，阻力、通量和傳質效率均比拉西環顯著改善。 鮑爾環這種結構改善了汽液分布，充分利用了環的內表面，從而使得填料塔內的氣體和液體能夠從窗體自由通過。

鮑爾環填料具有通量大、阻力小、分離效率高及操作彈性大等優點，在相同的降壓下,處理量可較拉西環大50%以上。在同樣處理量時，降壓可降低一半，傳質效率可提高20%左右。與拉西環比較，這種填料具有生產能力大、阻力小、操作彈性大等特點，在一般情況下同樣壓降時處理可比拉西環大50%-100%，同樣處理時壓降比拉西環小50%-70%，塔高也有降壓，采用鮑爾環可以比拉西環節約20%-40%填料容積。
